Loki ​

Les logs sont gérés via la solution Loki de Grafana

Retrouvez ce service dans la console Cloud Pi Native via le menu Projet > Mes Projets > Sélectionner un projet > Mes Services et cliquer sur l'icône Grafana qui vous intéresse.

Connexion ​

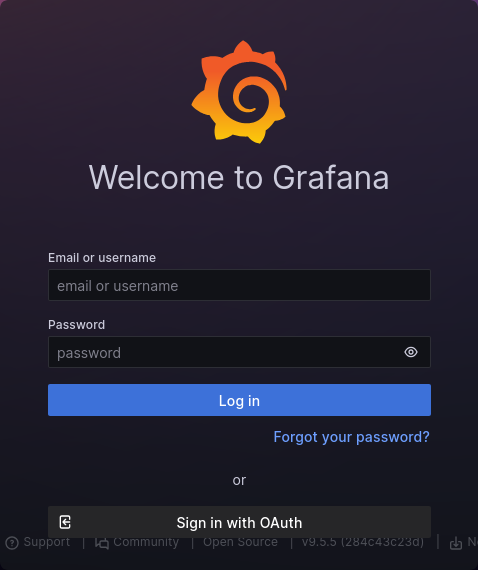

Pour se logguer, cliquer sur le bouton en bas pour utiliser l'authentification par SSO.

login

Premiers pas ​

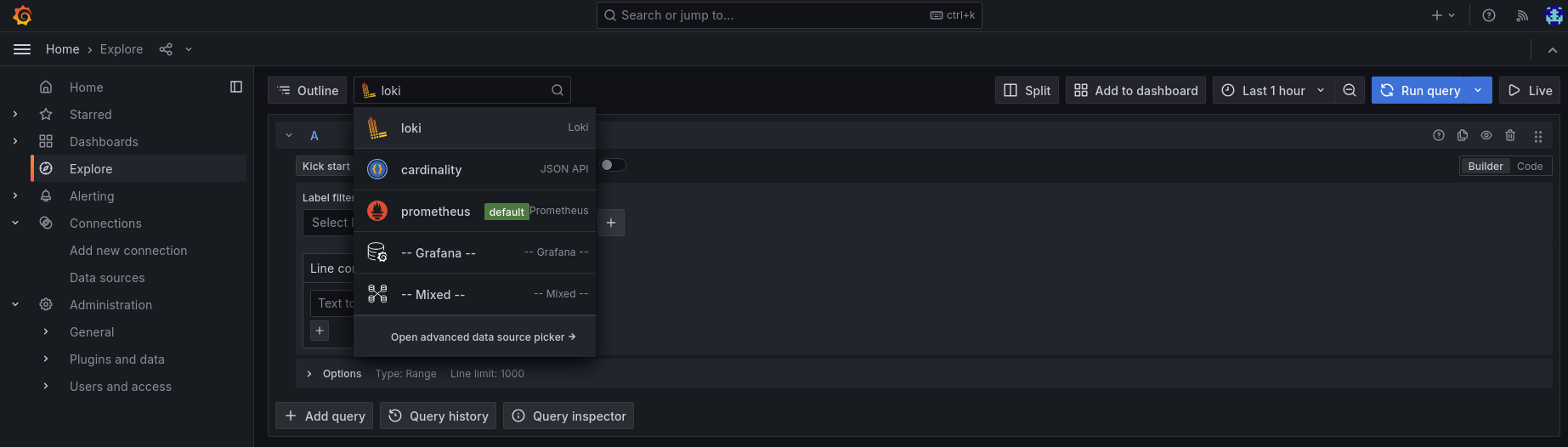

Pour explorer vos logs de façon ponctuelle, sélectionner Explore dans le menu de gauche, puis Loki dans la liste déroulante

explore

Dans la liste déroulante label filters, sélectionner namespace puis dans select value choisir le bon namespace.

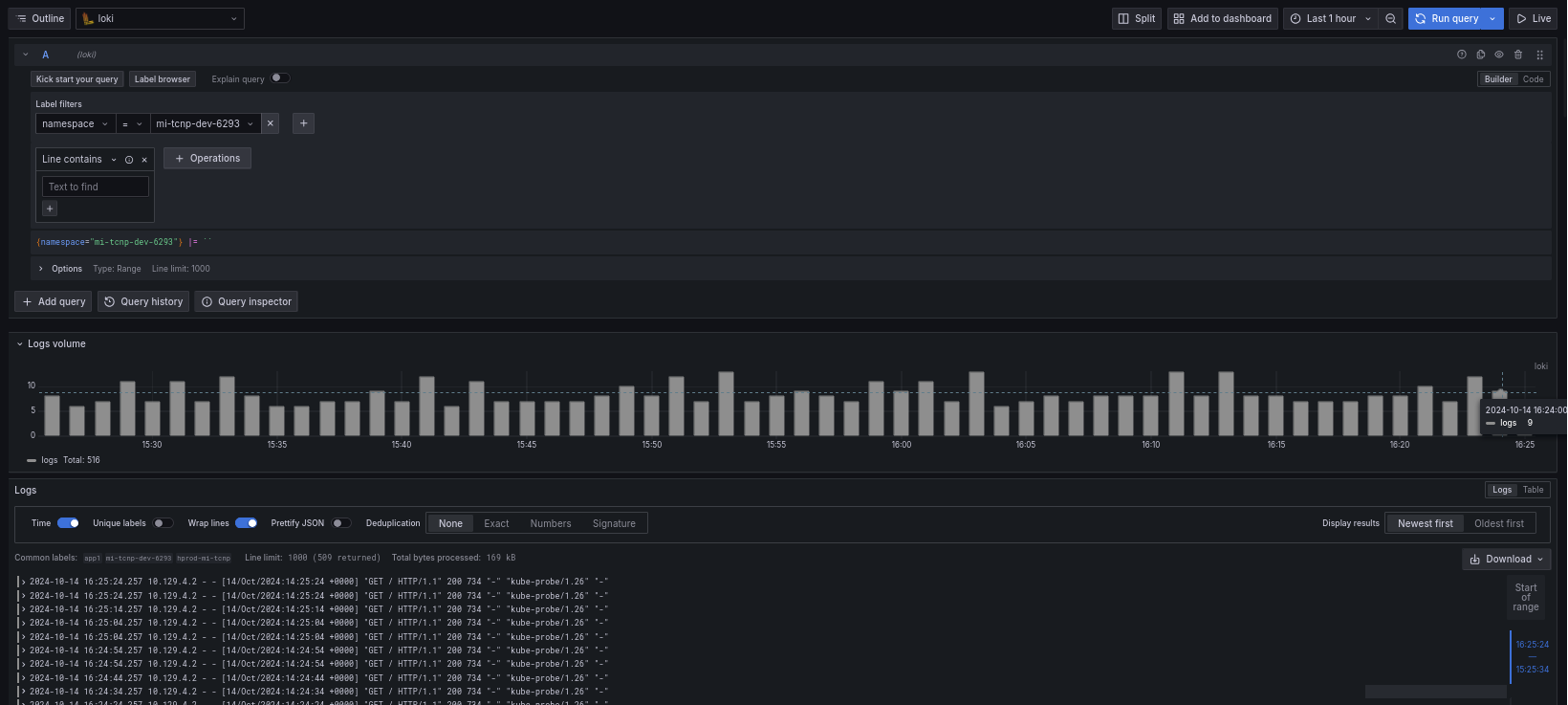

Cliquer sur le bouton bleu Run query pour retrouver tous les logs générés par votre application dans le namespace choisi:

premierspas

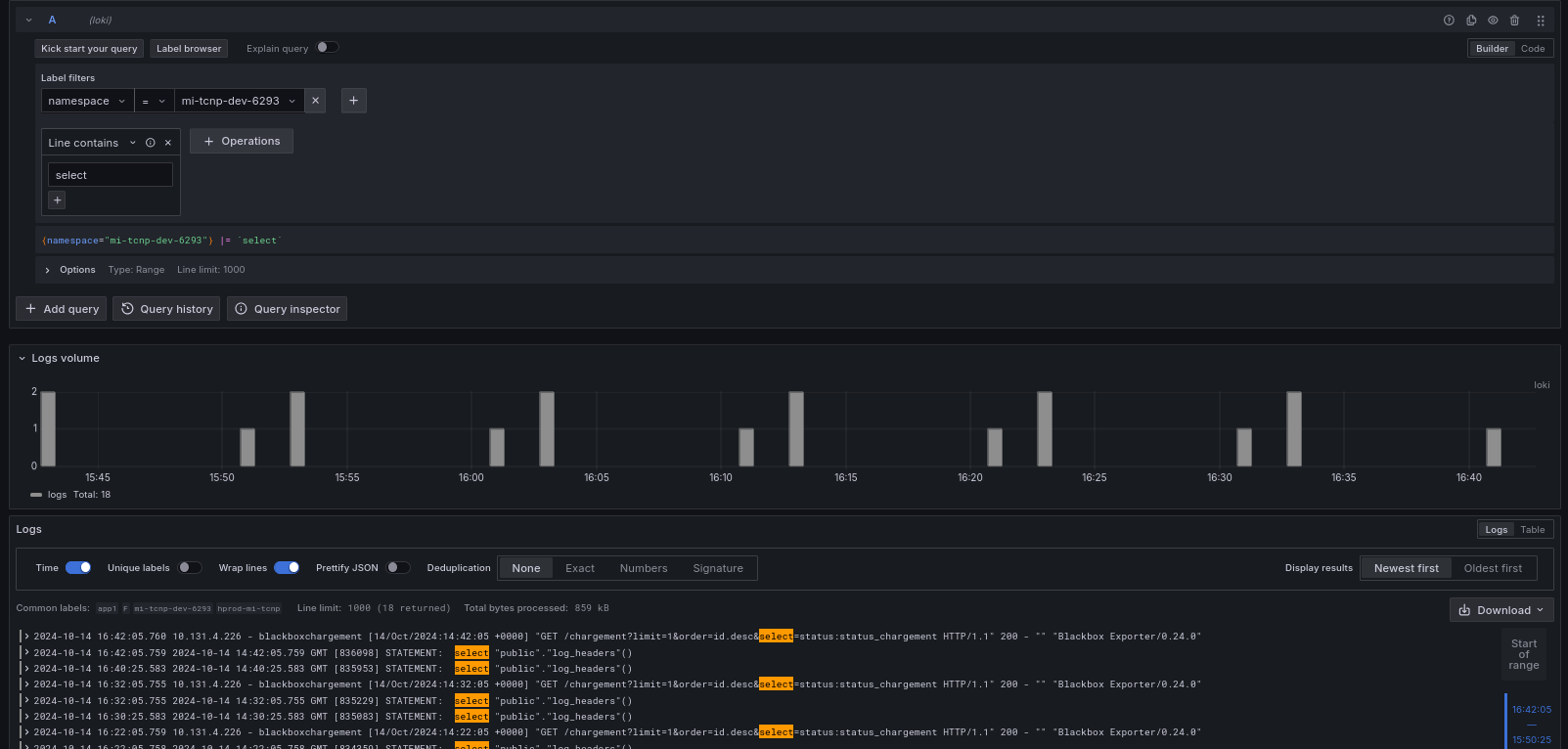

Il est aussi possible de filtrer selon le texte contenu dans une ligne de log, pour cela dans le champ de texte Line contains mettre la chaîne de caractère recherchée:

premierspas_contains

Filtrage par label ​

Loki permet de filtrer les logs via un système de label.

Certains labels sont statiques (générés par l'équipe CPiN) et il est aussi possible de créer des labels à la volée via le langage LogQL.

Pour les labels statiques:

  • cluster: nom du cluster où est déployée l'application
  • container:
  • job:
  • namespace: le namespace où est le pod générant les logs
  • service_name:
  • stream: la sortie des logs, stdout ou stderr
  • tenant:

Labels dynamiques ​

Il est possible de créer des labels à la volée en utilisant les fonctions LogQL suivantes qui permettent de parser la ligne de log:

  • json: utilisable si la ligne est au format json
  • logfmt: utilisable si la ligne est de la forme clé=valeur
  • pattern: quand les données forment un pattern régulier (exemple log apache)
  • regexp: utilise une expression régulière pour parser la ligne de log

Les parseurs json et logfmt sont à préférer quand cela est possible. Si cela n'est pas possible mais que les données forment un pattern régulier (champs séparés par un espace mais sans clé=valeur par exemple) il vaut mieux utiliser le parseur pattern (plus simple à écrire et plus rapide à exécuter). Pour le reste, il est possible d'écrire une regex (format golang) avec le parseur regexp

Pour les exemples suivants, la sélection des logs se fait via {namespace="mi-demo"}

Json ​

Pour parser la ligne suivante:

json
{
  "protocol": "HTTP/2.0",
  "servers": ["129.0.1.1", "10.2.1.3"],
  "request": {
    "time": "6.032",
    "method": "GET",
    "host": "foo.grafana.net",
    "size": "55",
    "headers": {
      "Accept": "*/*",
      "User-Agent": "curl/7.68.0"
    }
  },
  "response": {
    "status": 401,
    "size": "228",
    "latency_seconds": "6.031"
  }
}

Avec la ligne LogQL {namespace="mi-demo"} | json cela donne (à noter que les tableaux disparaissent):

txt
"protocol" => "HTTP/2.0"
"request_time" => "6.032"
"request_method" => "GET"
"request_host" => "foo.grafana.net"
"request_size" => "55"
"response_status" => "401"
"response_size" => "228"
"response_latency_seconds" => "6.031"

logfmt ​

Pour parser la ligne suivante:

log
at=info method=GET path=/ host=grafana.net fwd="124.133.124.161" service=8ms status=200

Avec la ligne LogQL {namespace="mi-demo"} | logfmt cela donne:

txt
"at" => "info"
"method" => "GET"
"path" => "/"
"host" => "grafana.net"
"fwd" => "124.133.124.161"
"service" => "8ms"
"status" => "200"

Pattern ​

Ligne de log:

log
0.191.12.2 - - [10/Jun/2021:09:14:29 +0000] "GET /api/plugins/versioncheck HTTP/1.1" 200 2 "-" "Go-http-client/2.0" "13.76.247.102, 34.120.177.193" "TLSv1.2" "US" ""

LogQL: {namespace="mi-demo"} | pattern <ip> - - <_> "<method> <uri> <_>" <status> <size> <_> "<agent>" <_>

Champs extraits:

txt
"ip" => "0.191.12.2"
"method" => "GET"
"uri" => "/api/plugins/versioncheck"
"status" => "200"
"size" => "2"
"agent" => "Go-http-client/2.0"

Dashboards ​

Loki étant fortement intégré à l'écosystème Grafana, il est possible d'utiliser des requêtes LogQL pour extraire des métriques et en faire des dashboards.

Pour l'exemple suivant, les logs utilisés sont au format apache:

log
10.129.4.2 - - [15/Oct/2024:08:22:34 +0000] "GET / HTTP/1.1" 200 734 "-" "kube-probe/1.26" "-"
10.131.4.226 - blackboxchargement [15/Oct/2024:08:22:05 +0000] "GET /chargement?limit=1&order=id.desc&select=status:status_chargement HTTP/1.1" 200 - "" "Blackbox Exporter/0.24.0"

Ces lignes représentes les champs suivants (séparé par des espaces):

  • ip
  • identité
  • utilisateur
  • date
  • requête
  • status http
  • taille de la réponse
  • en-tête Referer
  • en-tête User-Agent

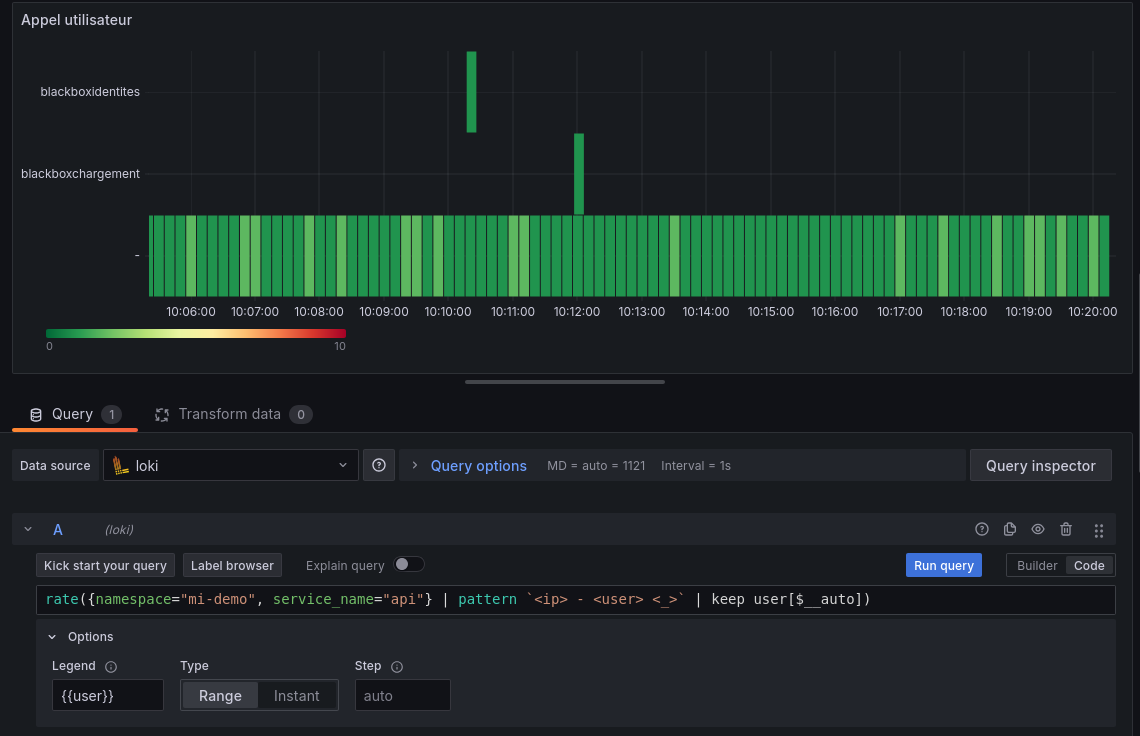

Pour l'exemple, l'utilisateur va être extrait de la ligne pour voir dans le temps qui fait des requêtes sur l'api: dashboard

La requête LogQL utilisée est la suivante: rate({namespace="mi-demo", service_name="api"} | pattern '<ip> - <user> <_>' | keep user[$__auto])

{namespace="mi-demo", service_name="api"}: permet de sélectionner la source des logs | pattern '<ip> - <user> <_>': applique un pattern sur la ligne de log, pour ne garder que l'ip et l'utilisateur (_ permet de dire que le champ n'est pas intéressant) | keep user: permet de ne garder que le label user

rate( <expr> [$ auto]): calcul le nombre d'appel par utilisateur au fil du temps

La représentation graphique dans l'exemple est une heatmap

Aller plus loin ​

La documentation de Loki se trouve ici

Plus d'informations concernant la syntaxe de requêtage (LogQL) ici
